油压制动器的组成及工作原理

更新时间:2018-12-21 信息来源:东方

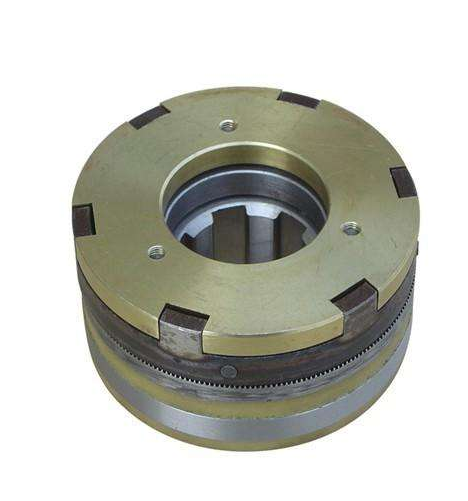

油压制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、花键套、安装镙钉等组成,制动器安装在设备的法兰盘(或电动机)的后端伸;传动轴与花键套与制动盘联结。


油压制动器的励磁线圈接通额定电压(DC)时,电磁力吸合衔铁,使衔铁与制动盘脱离(释放),这时传动轴带着制动盘正常运转或启动,当传动系统分离或断电时,制动器也同时断电,此时弹簧施压于衔铁,迫使制动盘与衔铁及法兰盘之间产生摩擦力矩,使传动轴快速停转。在制动器散热环境较差,传动轴又是长时间连续工作时,如果条件允许,则可在制动器工作后,保持电压转换为70%-80%的额定电压,以减少发热。
